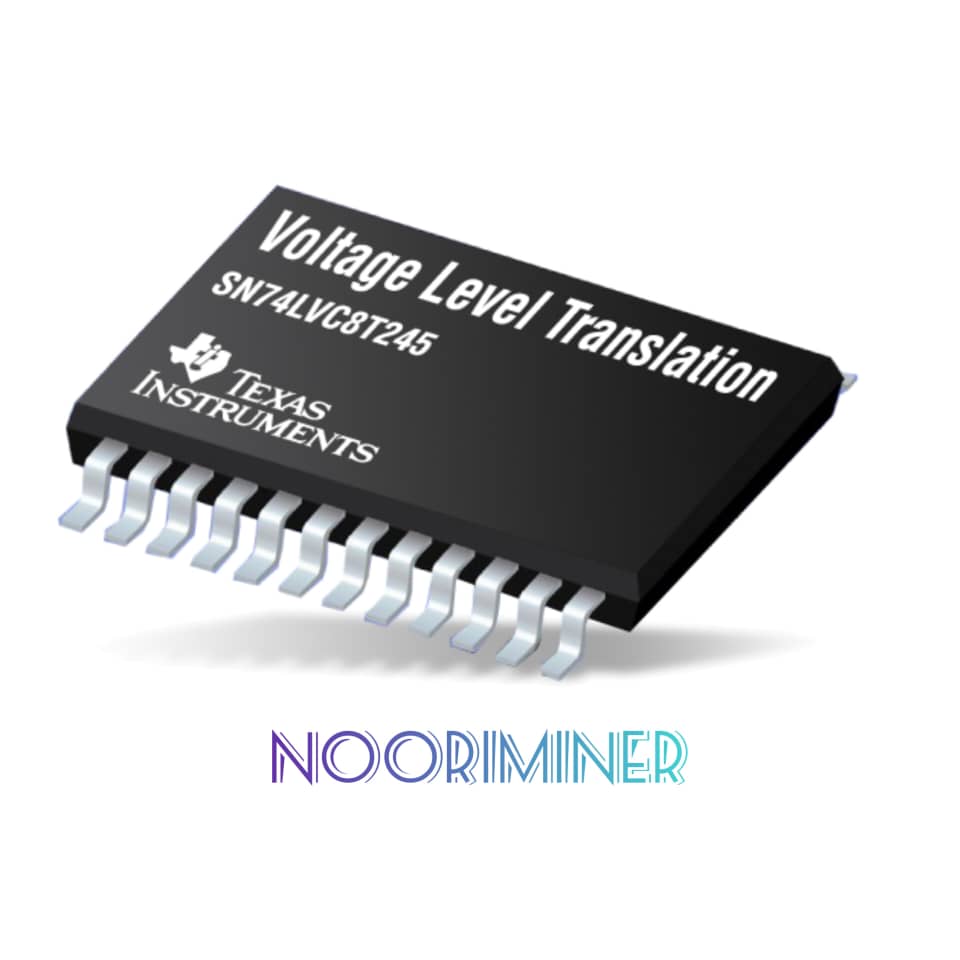

SN74LVC8T245 TSSOP-20

SN74LVC8T245 يک فرستنده گيرنده باس هشت بيتي غير معکوس با ريل هاي منبع تغذيه دوگانه قابل تنظيم است. که امکان انتقال سطح ولتاژ دو طرفه را فراهم مي کند.

VCCA هر ولتاژ تغذيه از 1.65 ولت تا 5.5 ولت را مي پذيرد.

پورت B براي رديابي VCCB طراحي شده است. VCCB هر ولتاژ تغذيه را از 1.65 ولت تا 5.5 ولت مي پذيرد. اين امکان ترجمه دو جهته ولتاژ پايين جهاني را بين هر يک از گره هاي ولتاژ 1.8-V، 2.5-V، 3.3-V و 5.5-V فراهم مي کند.

سطوح منطقي ورودي کنترل جهت (DIR) و ورودي فعال کننده خروجي (OE) خروجي هاي پورت B يا خروجي هاي پورت A را فعال مي کنند يا هر دو پورت خروجي را در حالت امپدانس بالا قرار مي دهند. مدار ورودي در هر دو پورت A و B هميشه فعال است .

و بايد يک سطح منطقي HIGH يا LOW اعمال شود تا از ICC و ICCZ اضافي جلوگيري شود. مدار Ioff خروجي‌ها را غيرفعال مي‌کند و از جريان برگشتي آسيب‌ديده در هنگام خاموش شدن دستگاه جلوگيري مي‌کند.

ويژگي جداسازي VCC تضمين مي‌کند, که اگر يکي از ورودي‌هاي VCC در GND باشد، همه خروجي‌ها در حالت امپدانس بالا قرار دارند. براي اطمينان از وضعيت امپدانس بالا در هنگام روشن يا خاموش کردن، OE بايد از طريق يک مقاومت کششي به VCC متصل شود. حداقل مقدار مقاومت توسط توانايي جريان درايور تعيين مي شود.

جهت خرید SN74LVC8T245 واتس ماینر هم اکنون میتوانید در فروشگاه اینترنتی نوری ماینر  مراجعه نمایید در اولین فرصت  ارسال میگردد.
